Seleccionar un proceso de fabricación es un cálculo estricto de la economía unitaria, la integridad estructural y el tiempo de comercialización. Cuando se diseñan componentes que requieren una sección transversal continua, el método elegido dicta el gasto de capital inicial y la escalabilidad de la producción a largo plazo. La extrusión de aluminio proporciona una solución mecánica altamente eficiente para este desafío de ingeniería.
El concepto central opera según un principio mecánico sencillo: al igual que forzar arcilla a través de un troquel moldeado, el proceso empuja metal sólido a través de una abertura de acero cortada con precisión para crear formas continuas y de alta fidelidad conocidas como perfiles de extrusión de aluminio . Esto permite a los ingenieros colocar el material exactamente donde lo exigen las cargas estructurales, eliminando peso innecesario.
Aprovechar con éxito este proceso requiere equilibrar los costos iniciales de herramientas con la escalabilidad de la producción, garantizando que el método elegido cumpla con estrictas tolerancias dimensionales y criterios de rendimiento del material. Debe comprender el proceso mecánico, las limitaciones del diseño del perfil y los criterios para evaluar a los socios de extrusión para mitigar los riesgos de calidad y de la cadena de suministro.
ROI de herramientas: Los troqueles de extrusión son significativamente menos costosos y más rápidos de producir que los moldes de fundición a presión, lo que hace que la extrusión sea altamente viable tanto para tiradas de producción de volumen medio como alto.
La ciencia de los materiales dicta la viabilidad: la elección de la aleación (p. ej., 6063 para extrudabilidad y acabado versus 6061 para resistencia estructural) impacta directamente la velocidad de la prensa, el desgaste del troquel y el costo final de la pieza.
Diseño para la fabricabilidad (DFM): la optimización de los perfiles de extrusión de aluminio para un espesor de pared uniforme y un tamaño de círculo circunscrito (CCD) apropiado previene la distorsión dimensional y reduce las tasas de rechazo.
Consolidación de proveedores: seleccionar un socio de extrusión con operaciones secundarias internas (mecanizado CNC, anodizado, ensamblaje) reduce drásticamente los tiempos de entrega y la fricción logística.
Comprender el ciclo de extrusión requiere observar las fuerzas térmicas y mecánicas aplicadas a la materia prima. El proceso transforma una palanquilla en bruto en un componente estructural terminado mediante una secuencia precisa de operaciones.
Paso 1: Preparación y precalentamiento del troquel: el proceso comienza con la preparación del troquel de extrusión de acero H13. Antes de empujar cualquier metal, el troquel debe precalentarse a 850 °F – 900 °F. Esto evita el choque térmico cuando el aluminio caliente hace contacto y optimiza el flujo de metal a través de las intrincadas aberturas. Los troqueles fríos se agrietarán bajo la inmensa presión de la prensa.
Paso 2: Selección y precalentamiento del tocho: Se selecciona un tocho de aluminio sólido y se calienta hasta su estado plástico, generalmente entre 800°F y 925°F. El objetivo es ablandar el metal lo suficiente como para fluir bajo presión sin alcanzar su punto de fusión, manteniendo sus propiedades metalúrgicas de estado sólido. El calentamiento generalmente se realiza en un horno de inducción o de gas.
Paso 3: Lubricación y carga: Para evitar que el tocho calentado se suelde a los componentes de la prensa, los operadores aplican agentes desmoldantes como carbón o nitruro de boro al bloque falso. Una vez lubricado, el tocho se transfiere al contenedor de la prensa, listo para el ciclo de extrusión.
Paso 4: Fuerza del ariete y fase de prensado: Un ariete hidráulico fuerza el tocho plastificado contra la pared del contenedor. Dependiendo del tamaño de la prensa y de la aleación, esto genera una inmensa presión que oscila entre 100 y 15.000 toneladas, empujando el aluminio hacia la matriz. El metal aplasta contra la cara del troquel, generando presión hasta que rompe la abertura.
Paso 5: Física de aparición y flujo: bajo presión extrema, el metal fluye a través de la abertura del troquel. Asume el espacio negativo del diseño del troquel y emerge como un perfil continuo que coincide con la sección transversal diseñada. La fricción contra las paredes del troquel hace que los bordes exteriores del perfil fluyan ligeramente más lento que el centro.
Paso 6: Escurrimiento guiado y enfriamiento (enfriamiento): A medida que el perfil emerge sobre la mesa de descentramiento, se somete a enfriamiento mediante rociadores de agua o aire forzado. La velocidad de enfriamiento bloquea las propiedades mecánicas y evita la distorsión a medida que el metal se solidifica. La tasa de enfriamiento debe controlarse estrictamente para cumplir con los requisitos de templado específicos.
Paso 7: Corte en la mesa de descentramiento: Debido a que la extrusión emerge como una longitud continua, se debe cortar. Un proceso de corte en caliente corta el perfil en longitudes manejables cuando sale de la prensa, lo que permite moverlo a la siguiente estación sin interrumpir el ciclo de la prensa.
Paso 8: Enfriamiento y estiramiento mecánico: Las extrusiones cortadas se transfieren a un lecho de enfriamiento. Una vez enfriados adecuadamente a temperatura ambiente, se estiran mecánicamente. Las pinzas sujetan ambos extremos y un cilindro hidráulico tira del perfil más allá de su límite elástico (generalmente entre 1 y 2%). Esto alivia las tensiones residuales internas introducidas durante el prensado y corrige la rectitud dimensional.
Paso 9: Corte de precisión hasta obtener longitudes terminadas: Después del estiramiento, los perfiles se trasladan a una estación de sierra. Sierras circulares de alta velocidad cortan los perfiles estirados a las longitudes exactas especificadas por el cliente, preparándolos para el tratamiento térmico final.
Paso 10: Templado y envejecimiento térmico (artificial versus natural): El paso final implica un tratamiento térmico controlado en hornos de envejecimiento. Dependiendo del temple requerido (como T4, T5 o T6), este proceso precipita los elementos de aleación para fijar el límite elástico y la dureza finales del aluminio. T6, por ejemplo, requiere mantener el metal a alrededor de 350°F durante 8 horas.
Los ingenieros especifican el aluminio extruido porque resuelve múltiples problemas mecánicos y ambientales simultáneamente. Las propiedades del material del aluminio combinadas con la libertad geométrica de extrusión crean una solución de fabricación muy versátil.
El aluminio ofrece una integridad estructural comparable al acero pero con un tercio del peso. Esta excepcional relación resistencia-peso maximiza la capacidad de carga útil en el transporte y mejora la eficiencia energética en diversas aplicaciones industriales. La maquinaria pesada, las estructuras de los automóviles y los componentes aeroespaciales dependen en gran medida de esta característica para cumplir objetivos estrictos de peso sin sacrificar la capacidad de carga.
El aluminio forma naturalmente una capa protectora de óxido microscópica cuando se expone al oxígeno. Esta capa autorreparable proporciona una excelente resistencia a la corrosión y protege los componentes estructurales incluso en entornos hostiles o corrosivos sin necesidad de recubrimientos adicionales. Si se raya la superficie, la capa de óxido se reforma instantáneamente, evitando que el óxido comprometa la integridad estructural de la pieza.

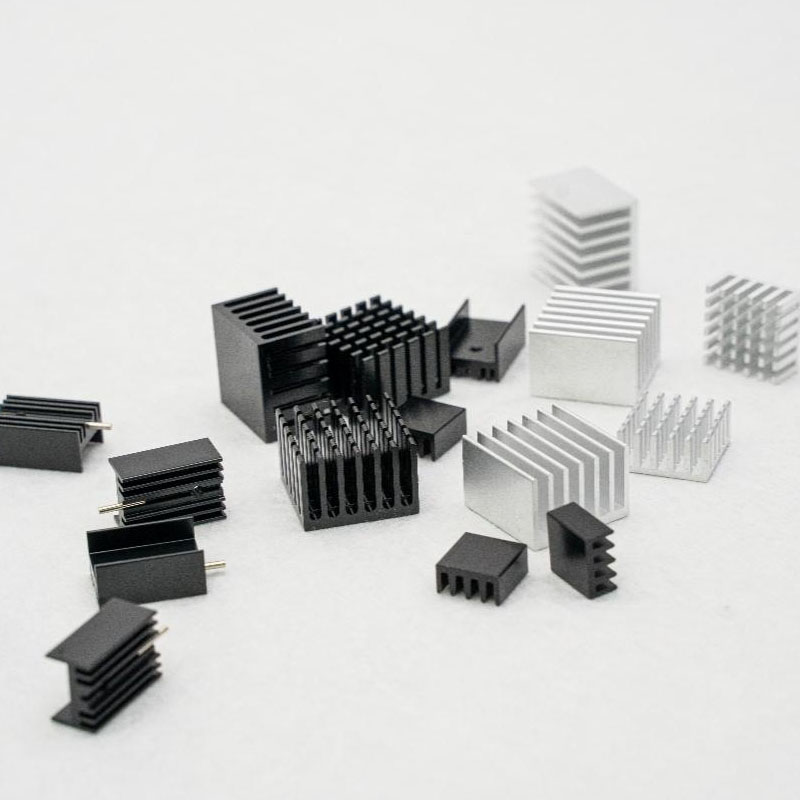

El aluminio extruido es altamente conductor, lo que lo convierte en la mejor opción para disipadores de calor, barras colectoras y componentes de transmisión de energía. Disipa eficientemente el calor y conduce la electricidad, superando a muchas alternativas más pesadas. El proceso de extrusión permite la creación de geometrías de aletas complejas que maximizan la superficie de disipación térmica.
El aluminio es infinitamente reciclable. El proceso de reciclaje conserva todas las propiedades metalúrgicas y requiere un 95% menos de energía que la producción de aluminio primario. Esto proporciona importantes beneficios medioambientales y de costes, apoyando una economía circular sostenible. La chatarra del proceso de extrusión se funde rutinariamente y se transforma en nuevas palanquillas.
El proceso de extrusión proporciona una inmensa flexibilidad de diseño. Los ingenieros pueden diseñar perfiles que colocan el material exactamente donde lo exigen las cargas estructurales, eliminando peso innecesario e integrando múltiples funciones en una sola pieza. Los salientes roscados, las uniones a presión y las bisagras entrelazadas se pueden extruir directamente en el perfil, lo que reduce el tiempo de montaje y el número de piezas.
Propiedad | Aluminio (6061-T6) | Acero dulce (A36) | Ventaja |
|---|---|---|---|
Densidad (g/cm³) | 2.70 | 7.85 | El aluminio pesa aproximadamente 1/3 del acero. |
Límite elástico (MPa) | 276 | 250 | Fuerza comparable, relación resistencia-peso superior. |
Conductividad Térmica (W/m·K) | 167 | 50 | El aluminio disipa el calor más de 3 veces más rápido. |
Resistencia a la corrosión | Alto (Autopasivante) | Bajo (Requiere recubrimiento) | El aluminio sobrevive a entornos hostiles sin tratar. |
El diseño para extrusión requiere un conocimiento sólido de la dinámica del flujo de metales. Los perfiles mal diseñados provocarán un desgaste desigual de la matriz, velocidades lentas de la prensa y altas tasas de desechos. La adhesión a los principios de Diseño para la Fabricación (DFM) garantiza que el perfil se pueda producir de manera eficiente y precisa.
Los perfiles se clasifican en sólidos, semihuecos o huecos. Los perfiles macizos son los más sencillos y rentables de producir. Los perfiles huecos requieren matrices de ojo de buey complejas, que aumentan los costos de herramientas pero reducen significativamente el peso del material y permiten canales internos. Los perfiles semihuecos tienen huecos parcialmente cerrados con altas proporciones de lengüeta, lo que puede generar una tensión inmensa en las herramientas del troquel durante la extrusión.
El espesor mínimo de la pared depende en gran medida de la aleación elegida y del tamaño del perfil. Al diseñar, evite las transiciones abruptas entre paredes gruesas y delgadas. Los espesores de pared desiguales provocan un enfriamiento desigual, lo que puede provocar marcas de hundimiento, deformaciones e inestabilidad dimensional. Una regla general es mantener las variaciones del espesor de la pared dentro de una proporción de 2:1. Si una pared gruesa se encuentra con una pared delgada, utilice un radio generoso para facilitar la transición y promover un flujo uniforme del metal.
El tamaño del círculo circunscrito (CCD) es el círculo más pequeño que encierra completamente la sección transversal del perfil. El CCD dicta el tamaño de prensa requerido. Diseñar perfiles que excedan las capacidades de prensa estándar de 8 o 10 pulgadas limitará las opciones de sus proveedores y aumentará los costos de producción. Un CCD más grande requiere un tocho más grande y una prensa con mayor tonelaje para empujar el metal a través del troquel.
Las tolerancias estándar de la industria se aplican a la mayoría de las extrusiones, pero se pueden lograr tolerancias de precisión con un diseño cuidadoso del troquel y un control del proceso. El diseño del perfil también afecta la visibilidad de las líneas de extrusión, lo que dicta el nivel de preparación requerido para acabados secundarios como el anodizado. Las superficies planas grandes son propensas a mostrar líneas de troquel menores; agregar ligeras coronas o dentados puede enmascarar estas imperfecciones.
Mantenga el espesor de las paredes lo más uniforme posible para evitar deformaciones durante la fase de enfriamiento.
Utilice radios estándar (mínimo 0,015 pulgadas) en todas las esquinas afiladas para evitar que se rompa el troquel.
Limite los canales profundos y estrechos (altas proporciones de lengüeta) para reducir el riesgo de falla de la herramienta.
Diseñe perfiles simétricos cuando sea posible para garantizar un flujo de metal equilibrado a través del troquel.
Seleccionar el método de fabricación adecuado requiere comparar el desperdicio de material, los costos de herramientas y la velocidad de producción. La extrusión sobresale en aplicaciones específicas, pero debe evaluarse frente al mecanizado, la fundición y el conformado.
La extrusión cuenta con una relación de compra-vuelo superior, lo que significa que se desperdicia menos material en comparación con el mecanizado de una pieza a partir de un bloque sólido. La extrusión es la mejor opción para secciones transversales continuas y grandes volúmenes. Sin embargo, el mecanizado CNC sigue siendo necesario para crear geometrías 3D complejas que no se pueden extruir. A menudo, la extrusión se utiliza para crear una forma casi neta, que luego se mecaniza ligeramente con CNC para agregar características específicas como orificios transversales o cavidades, combinando la eficiencia de la extrusión con la precisión del mecanizado.
La fundición a presión requiere moldes de acero costosos y plazos de entrega más largos. Las herramientas de extrusión son significativamente más baratas y más rápidas de producir. Además, la extrusión evita los problemas de porosidad interna comunes en la fundición a presión, lo que da como resultado piezas que son sustancialmente más resistentes bajo cargas de tracción. La fundición a presión es más adecuada para formas 3D complejas y no lineales, mientras que la extrusión domina los componentes estructurales lineales.
El perfilado es muy eficiente para formas uniformes de paredes delgadas, pero requiere altos costos de instalación y volúmenes de producción masivos para justificar las herramientas. La extrusión es muy preferible para perfiles complejos con varias cámaras. Permite distintos espesores de pared y características internas complejas que el perfilado simplemente no puede lograr. El perfilado se limita a doblar láminas de metal, mientras que la extrusión empuja el metal sólido hacia secciones transversales completamente nuevas.
Método de fabricación | Costo de herramientas | Plazo de entrega | Capacidad geométrica | Desperdicio de materiales |
|---|---|---|---|---|
Extrusión de aluminio | Bajo ($500 - $3000) | 3 - 6 semanas | Secciones 2D complejas, huecos internos. | Bajo |
Mecanizado CNC | Ninguno (solo accesorios) | 1 - 3 semanas | Geometrías 3D complejas | Alto |
fundición a presión | Alto ($10,000+) | 8 - 12 semanas | Formas complejas en 3D, paredes delgadas | Bajo |
perfilado | Medio a alto | 6 - 10 semanas | Perfiles sencillos y uniformes de paredes delgadas | Bajo |
La aleación que especifique dicta la velocidad de la prensa, la vida útil del troquel y las propiedades mecánicas finales de la pieza. No todas las aleaciones de aluminio se pueden extruir de manera eficiente.
Las aleaciones de la serie 6000 son los caballos de batalla de la industria de la extrusión. La aleación 6063 ofrece un acabado superficial superior y una alta capacidad de extrusión, lo que la hace ideal para uso arquitectónico y disipadores de calor. La aleación 6061 proporciona un mayor límite elástico para aplicaciones estructurales, aunque se extruye más lentamente y desgasta las matrices más rápido. La aleación 6005A sirve como una alternativa versátil de término medio, ya que ofrece una mejor capacidad de extrusión que la 6061 con una resistencia comparable.
Las aleaciones duras suelen reservarse para aplicaciones aeroespaciales y de defensa que requieren una resistencia extrema. Sin embargo, estas aleaciones presentan realidades de fabricación: requieren un tonelaje de prensa mucho mayor, velocidades de extrusión más lentas y provocan un desgaste más rápido de la matriz, lo que aumenta significativamente los costos unitarios. Las aleaciones como la 7075 no se pueden extruir en formas huecas complejas debido a la inmensa presión requerida, lo que las limita a perfiles sólidos más simples.
Su socio de extrusión debe contar con el equipo y los sistemas de control de calidad adecuados. Una discrepancia entre el diseño de su perfil y las capacidades de prensa del proveedor resultará en fallas dimensionales y retrasos en la producción.
Evalúe a un fabricante en función del tamaño de sus prensas, su rango de tonelaje y sus capacidades de diámetro de palanquilla. Asegúrese de que su equipo se alinee con los requisitos CCD de su proyecto. No se puede empujar un perfil de 10 pulgadas en una prensa de 7 pulgadas. Verifique que el proveedor tenga el tonelaje adecuado para empujar su aleación específica a través de la geometría de matriz requerida.
Asociarse con extrusores que diseñan y cortan sus propios troqueles ofrece claras ventajas. Las herramientas internas permiten ciclos de iteración más rápidos, un control de calidad más estricto sobre el perfil del troquel y un riesgo de propiedad intelectual reducido en comparación con la creación de troqueles subcontratados. Cuando un troquel necesita corrección (prueba de troquel), un taller de herramientas interno puede realizar ajustes en horas en lugar de días.
Verifique que el proveedor mantenga las certificaciones necesarias como ISO 9001 o AS9100. Los protocolos de prueba sólidos son esenciales para aplicaciones de alta confiabilidad. Busque espectrometría para la composición de aleaciones, pruebas de tracción para propiedades mecánicas y máquinas de medición por coordenadas (CMM) para precisión dimensional. Solicite ver sus planes de control de calidad y sus informes de inspección del primer artículo (FAI).
Seleccione un proveedor capaz de manejar operaciones secundarias internamente. Capacidades como el enrutamiento CNC, el anodizado, el recubrimiento en polvo y la integración de la gestión térmica eliminan los retrasos en la cadena de suministro de múltiples proveedores y reducen la fricción logística general. Mover las extrusiones en bruto a un taller de maquinaria separado y luego a un anodizador separado introduce costos de envío masivos y puntos ciegos en el control de calidad.
Para implementar con éxito componentes extruidos en su línea de productos, debe alinear sus diseños de ingeniería con las realidades físicas de la prensa de extrusión. Siga estos siguientes pasos para llevar su proyecto del concepto a la producción:
Finalice sus modelos CAD y calcule el tamaño del círculo circunscrito (CCD) exacto para determinar los requisitos de la prensa.
Revise todos los espesores de pared y radios de esquina para garantizar el cumplimiento de las pautas DFM de extrusión estándar.
Redacte una Solicitud de cotización (RFQ) integral que detalla las proyecciones de volumen anual, los requisitos específicos de aleación y temple y las operaciones secundarias requeridas.
Audite a los proveedores potenciales en función de sus capacidades internas de herramientas y la alineación del tonelaje de prensa.
R: Los costos de herramientas son relativamente bajos y generalmente oscilan entre $500 y $3000. El precio exacto depende de la complejidad del perfil, el tamaño y si se trata de una forma sólida o hueca que requiere una matriz de ojo de buey.
R: El espesor mínimo de la pared depende de la aleación y el tamaño del perfil. Para los perfiles estándar 6063, generalmente oscila entre 0,040" y 0,060". Las aleaciones más duras requieren paredes mínimas más gruesas para extruirse con éxito.
R: El plazo de entrega estándar para la creación de matrices personalizadas y ejecuciones de muestras iniciales suele ser de 3 a 6 semanas, según el trabajo pendiente actual del proveedor y la complejidad del diseño de la matriz.
R: El temple T5 significa que el perfil se enfría desde la temperatura de extrusión y luego se envejece artificialmente en un horno. El templado T6 implica un tratamiento térmico de solución más riguroso, un enfriamiento rápido y un envejecimiento artificial para lograr la máxima resistencia.
R: Sí, especialmente las aleaciones de la serie 6000. Sin embargo, la soldadura provoca una pérdida localizada de temperamento y resistencia en la zona afectada por el calor, que debe tenerse en cuenta en el diseño estructural.
R: Los defectos superficiales comúnmente son causados por el desgaste de la matriz, una temperatura inadecuada del tocho, una velocidad de extrusión excesiva o impurezas dentro del propio tocho de aluminio. Se requiere un control estricto del proceso para mantener la calidad de la superficie.
